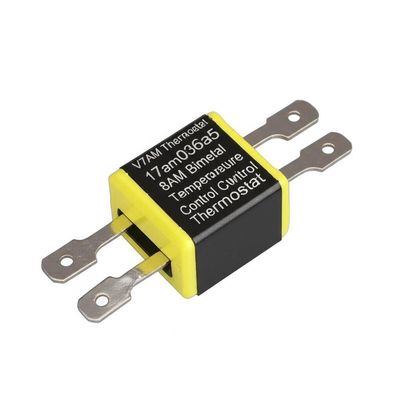

V7AM Thermostaat 17am036a5 8AM Bimetalen Temperatuurregelschakelaar Thermostaat
17AMH Thermostaat Principe en Structuur
De 17AM is een thermische overstroombeveiliging met een compact ontwerp, met snelle en nauwkeurige werking. We kunnen verschillende soorten aansluitingen klinken volgens de eisen van de klant.
17AM Thermische Beveiliging Specificaties
- Elektrische Waardering en Stromen:AC-125V 15A; AC-250V 10A, DC-16V 20A
- Contactlevenscycli:AC-125V 15A, AC-250V 10A meer dan 10.000 cycli; AC-125V 5A meer dan 100.000 cycli
- Bedrijfstemperatuurbereik:50-180°C
- Temperatuurtolerantie: ±2°C±3°C±5°C
- Reset temperatuur: 10~45 graden in temperatuurdaling
- Werktijden: Meer dan 10.000 keer
Codesysteem
17AM XXX A/B 5 A,B,C,D...Z
- (17AMH): Het aantal productseries
- (XXX): Uitschakeltemperatuur in °C Code
- (A/B): A: Aansluitingen in dezelfde richting / B: Aansluitingen in de tegenovergestelde richting
- (5): UIT Temperatuurtolerantiecode
- (A,B,C,D...Z): Verschillende soorten verbindingsdraad
Uitschakeltemperatuur in °C Code
| Graden °C |
Code |
Graden °C |
Code |
Graden °C |
Code |
Graden °C |
Code |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
Thermische Beschermingsfunctie
De thermische beveiligingsschakelaar bevindt zich normaal gesproken op de behuizingen van de A/C-compressor. Het is wordt gebruikt om compressorschade (oververhitting) door interne wrijving te voorkomen. Deze schakelaar detecteert de temperatuur van de compressorbehuizing en zodra deze temperatuur een vooraf bepaald cijfer bereikt, onderbreekt hij het elektrische circuit naar de compressor.
Hoe beschermt een thermische beveiligingsschakelaar tegen overbelasting?
Thermische beveiligingsschakelaar beschermt tegen overbelasting. Om dit type overbelasting te creëren, wordt een messing as in een messing buis geplaatst. In deze overbelastingsrelais (ook wel "soldeerpotrelais" genoemd) gaat de motorstroom door een kleine verwarmingswikkeling.
Producttekeningen
Toepassingen
Allerlei motoren, commutatoren voor fluorescentielampen, transformatoren, lamineermachines, lampen en verlichting, transformatoren, afdichtmachines en diverse huishoudelijke apparaten.
Ook bekend als: 17AMH Thermische beveiliging / 17AMH Thermostaat / 17AM temperatuurbeschermer / vervanging voor KLIXON 17AM thermische beveiliging
