Een termostaat met snelle werking, een termostaat, een bimetallisch termostaat, een warmtebeschermer
KW9700-serie die kan beschermen tegen overstroom en overtemperatuur zijn stevig verzegeld, kleine interne weerstand, geen geluid en automatisch opnieuw ingesteld.Bij stroom door bimetalen die gevoelig zijn voor temperatuur en stroomDe BH-serie is veiliger dan normale beschermers.omdat er geen temperatuur effect lag onder de voorwaarde van plotselinge grote stroom.
BH-serie thermostaatSpecificatie
Elektriciteitscategorie:
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De hersteltemperatuur kan ook volgens de eisen van de klant worden verstrekt. |
| Levensduur |
10000 keer |
| Grootte |
L15mm W7.1mm H3.8mm |
| looddraad |
# 22 3266, eind half tripping, lengte is 70mm, of volgens klant's vereisen |
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |

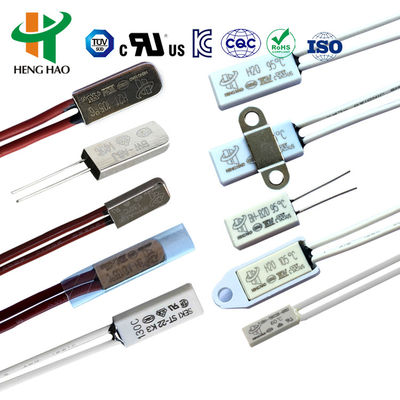

Warmtebeschermers van de KW9700-serieAfmeting
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

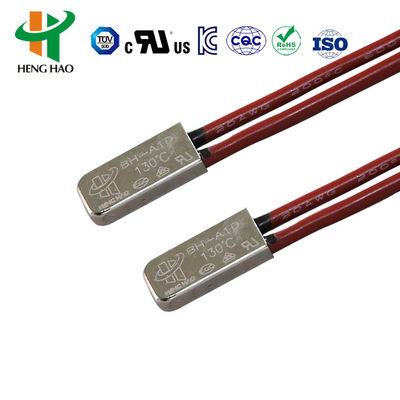

| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|

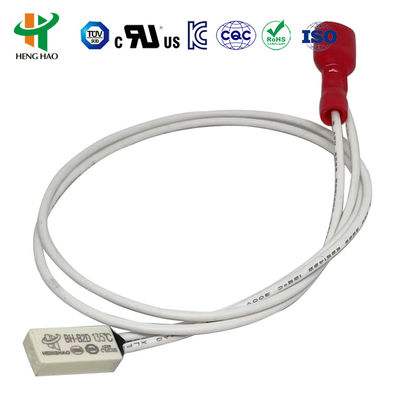

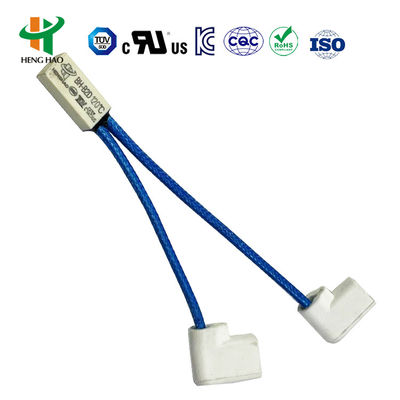

| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |

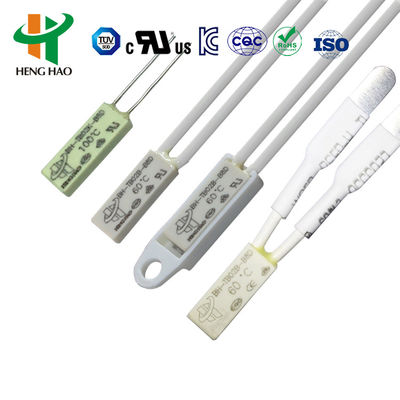

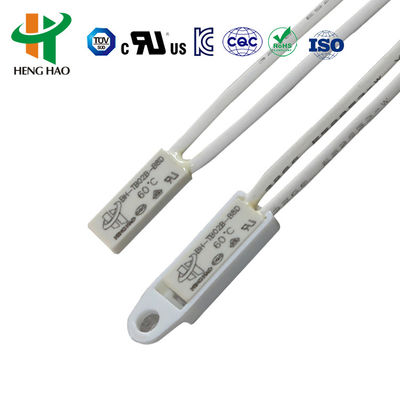

| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens klantvereiste |
BH-serie thermostaat¢s Toepassing en instructie
Temperatuurbeschermer,effectieve betrouwbare beveiligingsbeschermer en alarmapparatuur, worden veel gebruikt in verschillende soorten motoren van 1,5 pk,temperatuurbeschermer,omvormer lassen,schakelaar,temperatuurbeschermer, fluorescerende lampballasts, temperatuurbeschermende elektrische apparaten en andere elektrische apparatuur om overstromingen en oververhitting als gevolg van abnormale werkomstandigheden te voorkomen.Geforceerde typen die een druk van 3 kunnen weerstaan.5 MPa geschikt zijn voor de inbouw van een met kunststof beklede motor.
| Code |
Temperatuur |
Code |
Temperatuur |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Een termostaat met snelle werking, een termostaat, een bimetallisch termostaat, een warmtebeschermer
H20, H21serie universele en verbeterde beschermers met grote metalen behuizing zijn samengesteld uit de thermisch geleidende metalen behuizing, bimetalen delen gelast met zilveren legering contactpunt,geleidende beugelIn geval van een abnormale werking, samen met de verhoging van de omgevingstemperatuur tot de ingestelde waarde, wordt de temperatuur van de onderstaande elementen in het licht van de temperatuur van de onderstaande elementen vergroot.de bimetalen delen hebben een snelle werkingWanneer het apparaat is afgekoeld tot de temperatuur voor een veilige werking, sluit het contactpunt automatisch en herstelt het normale werk.
warmtebeschermer van de KSD9700-serieSpecificatie
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De hersteltemperatuur kan ook volgens de eisen van de klant worden verstrekt. |
| Levensduur |
10000 keer |
| Contact sluitingsweerstand: |
≤ 50 mΩ |
| Isolatieweerstand: |
≥ 100mΩ |
| Elektrische kracht: |
- AC1500V/1min vrij van storingen en flitsen.
|
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
KSD9700thermostaatAfmeting
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens klantvereiste |
H20,H21Temperatuurbeschermer van de serie Toepassing
De H20, H21-serie is van toepassing op oplaadbare batterijen, ballast, massagemasser, micromotor, transformator, elektrisch gereedschap, warmte-elektrisch apparaat en instrument, enz.
De productcertificering UL,CQC,TUV en RoHS.
