Thermische zekerheid thermostaat Bimetallische zekerheid automatisch terugzetten thermische zekerheid
H20, H21serie universele en verbeterde beschermers met grote metalen behuizing zijn samengesteld uit de thermisch geleidende metalen behuizing, bimetalen delen gelast met zilveren legering contactpunt,geleidende beugelIn geval van een abnormale werking, samen met de verhoging van de omgevingstemperatuur tot de ingestelde waarde, wordt de temperatuur van de onderstaande elementen in het licht van de temperatuur van de onderstaande elementen vergroot.de bimetalen delen hebben een snelle werkingWanneer het apparaat is afgekoeld tot de temperatuur voor een veilige werking, sluit het contactpunt automatisch en herstelt het normale werk.
warmtebeschermer van de KSD9700-serieSpecificatie
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De hersteltemperatuur kan ook volgens de eisen van de klant worden verstrekt. |
| Levensduur |
10000 keer |
| Contact sluitingsweerstand: |
≤ 50 mΩ |
| Isolatieweerstand: |
≥ 100mΩ |
| Elektrische kracht: |
- AC1500V/1min vrij van storingen en flitsen.
|
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

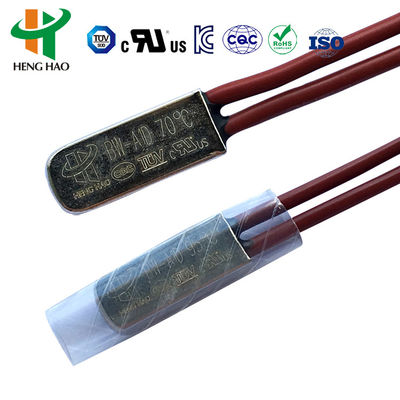

| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|

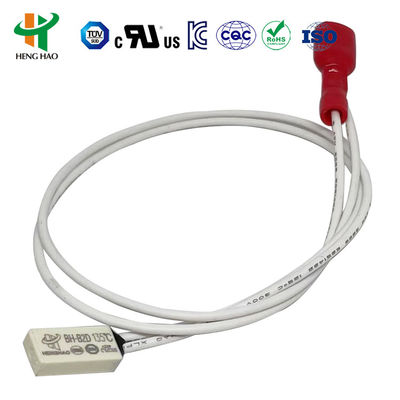

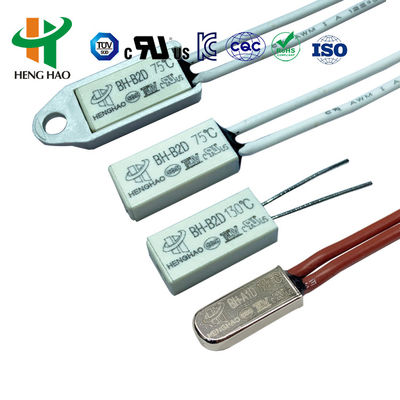

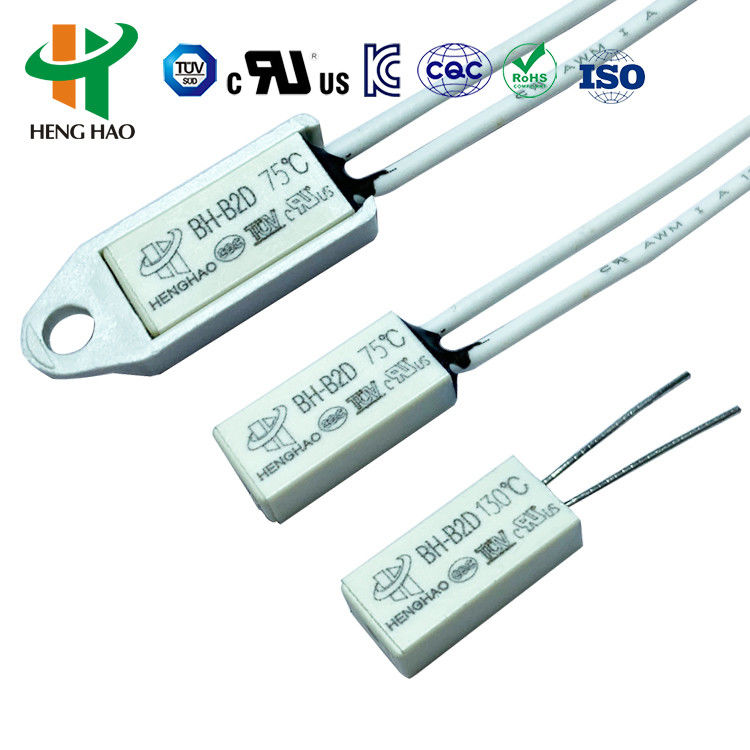

| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |

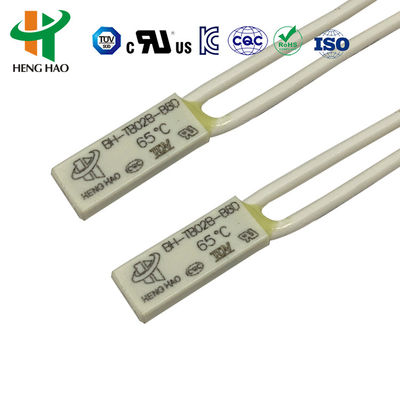

| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens klantvereiste |
H20,H21Temperatuurbeschermer van de serie Toepassing
De H20, H21-serie is van toepassing op oplaadbare batterijen, ballast, massagemasser, micromotor, transformator, elektrisch gereedschap, warmte-elektrisch apparaat en instrument, enz.
3.1. Handmatig resetten type: Temperatuur sensor componenten bestaan uit bimetalen strip. Wanneer de temperatuur het actietemperatuurbereik bereikt, zal het snel springen en de beweegbare schijf wordt losgekoppeld.Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt niet worden hersteld tot het circuit opnieuw is aangesloten door op de hersteldop te drukken.met een vermogen van meer dan 50 W,. (Vriendelijke herinnering: 1.Dit type handmatige reset thermostaat kan worden gereset wanneer de temperatuur daalt 20 °C na snelle actie door op de reset knop. En 4 ~ 6 N is raadzaam;Gebruik alsjeblieft niet te veel kracht.Om de normale werking te waarborgen, mag de afstand tussen de resetknop en de sluiter niet minder dan 20,4 mm bedragen.)
3.2. Handmatig resetten type: Temperatuur sensor componenten bestaan uit bimetalen strip. Wanneer de temperatuur het actietemperatuurbereik bereikt, zal het snel springen en de beweegbare schijf wordt losgekoppeld.Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt automatisch opnieuw worden ingesteld en werken.
De productcertificering UL,CQC,TUV en RoHS.
