KSD301 Thermostaat Thermische Zekering Bimetalen Thermostaat Automatische Reset Thermische Zekering
KSD303 Thermostaat / Bimetalen Thermische Beveiliging / KSD302 Thermostaat
1. KSD301(H31) Temperatuurbeveiligingsprincipe en -structuur
De KSD-serie thermostaat werkt volgens het principe van bimetalen schijven die in werking treden wanneer er temperatuurveranderingen optreden. Deze snap-actie activeert interne contacten, waardoor het circuit wordt geopend of gesloten. Belangrijkste kenmerken zijn vaste werktemperaturen, betrouwbare snap-actie, minimale overslag, lange levensduur en verminderde radio-interferentie.
2. KSD301 (H31) Thermostaat Specificaties
- Elektrische classificatie: AC 125V max 15A; AC250V 5A 10A 15A max 16A
- Actietemperatuur: -10~300°C
- Herstel- en actietemperatuurverschil: 10 tot 25°C (aanpasbaar)
- Temperatuurafwijking: ±3/±5/±10°C (aanpasbaar)
- Circuitweerstand: ≤50mΩ (Initiële waarde)
- Isolatieweerstand: ≥100mΩ (DC500V Normale toestand)
- Diëlektrische sterkte: AC50Hz 1500V/min, geen doorslag (Normale toestand)
- Levenscyclus: ≥100.000 operaties
- Contactconfiguratie: Normaal gesloten of open
- Montageopties: Beweegbare of onbeweegbare beugel
- Terminaltypen: 187-serie (4,8×0,5 mm en 4,8×0,8 mm), 250-serie (6,3×0,8 mm)
- Terminalhoek: 0-90° buiging optioneel
- Materiaal behuizing: Plastic of keramiek

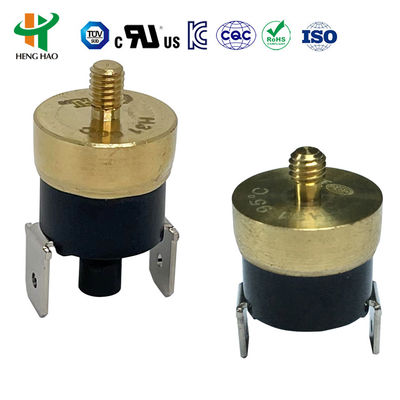

- Temperatuursensorvlak: Aluminium dop of koperen kop
3. Automatische reset versus handmatige reset typen
Handmatige reset type: Gebruikt een bimetalen strip die bij een ingestelde temperatuur loskoppelt. Vereist handmatige druk op een knop om te resetten nadat de temperatuur met 20°C is gedaald. Vereist 4-6N kracht voor reset. Minimaal 20,4 mm speling nodig tussen de resetknop en de afdekking.
Automatische reset type: Sluit het circuit automatisch weer aan wanneer de temperatuur daalt tot het resetpunt, zonder handmatige tussenkomst.
4. KSD301 (H31) Bimetalen Thermostaat Toepassingen
Veel gebruikt voor temperatuurregeling in huishoudelijke apparaten, waaronder koffiezetapparaten, broodroosters, lamineerapparaten, elektrische waterkokers, stoompistolen, strijkijzers, warmers, magnetrons en waterdispensers.
Open & Reset Temperatuurinstellingen
Aangepaste temperatuurinstellingen beschikbaar. Standaard automatische reset temperatuurbereiken:
| Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
Certificeringen: UL, CQC, VDE en RoHS goedgekeurd.
