Thermische afsluitschakelaar KSD9700 Thermische beschermer KSD9700 Temperatuurbeschermer KSD9700
BW & BH-serie die kan beschermen tegen overstroom en overtemperatuur zijn stevig verzegeld, kleine interne weerstand, geen geluid en automatisch opnieuw ingesteld.Bij stroom door bimetalen die gevoelig zijn voor temperatuur en stroomDe BH-serie is veiliger dan normale beschermers.omdat er geen temperatuur effect lag onder de voorwaarde van plotselinge grote stroom.
thermostaat van de serie BW-ABJSpecificatie
Elektriciteitscategorie:
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De terugsteltemperatuur kan ook worden voorzien volgens de eisen van de klant. |
| Levensduur |
10000 keer |
| Grootte |
L15mm W7.1mm H3.8mm |
| looddraad |
#22 3266, eind half tripping, lengte is 70mm, of volgens de klant's vereisen |
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
Warmtebeschermers van de serie BW-ABJAfmeting
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|

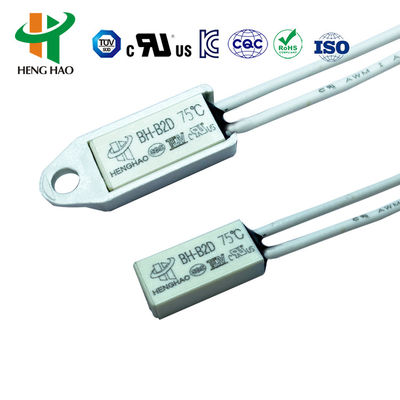

| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |

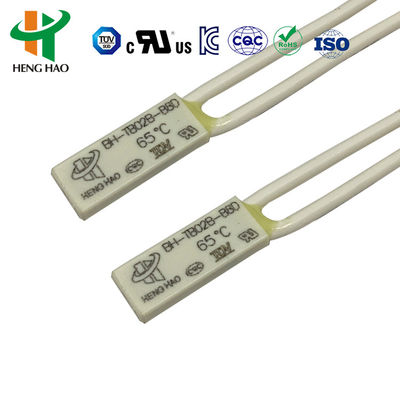

| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens de klant vereist |
BH-serie thermostaat¢s Toepassing en instructie
BH-serie warmtebeschermers,effectieve betrouwbare beveiligingsbeschermer en alarmmiddelen, worden veel gebruikt in verschillende soorten motoren met een vermogen van 1,5 pk,verlichtingsinrichting, omvormer lassen machine, schakelaar vermogen,oplaadbare batterijpakket, fluorescerende lampballasts,draagbare elektrische gereedschappen, elektrische apparaten en andere elektrische apparatuur om overstromingen en oververhitting als gevolg van abnormale werkomstandigheden te voorkomen.5 MPa geschikt zijn voor de inbouw van een met kunststof beklede motor.
| Code |
Temperatuur |
Code |
Temperatuur |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
thermostaat van de serie BW/KSD9700 warmtebeschermer/BW9700 temperatuurbeschermer

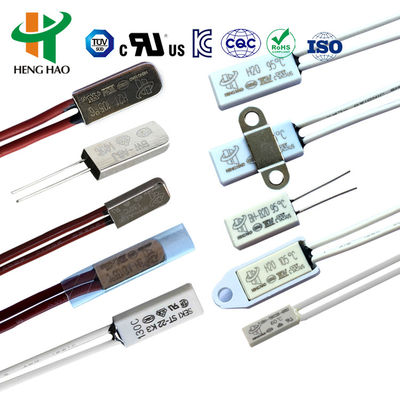

thermostaat van de reeks H20, H21¢s Beginsel en structuur
H20, H21serie universele en verbeterde beschermers met grote metalen behuizing bestaan uit de thermisch geleidende metalen behuizing, bimetalen delen gelast met zilveren legering contactpunt,geleidende beugelIn geval van abnormale werking, samen met de verhoging van de omgevingstemperatuur tot de ingestelde waarde, wordt de temperatuur van de onderstaande elementen in het licht van de temperatuur van de onderstaande elementen vergroot.de bimetalen delen hebben een snelle werkingWanneer het apparaat is afgekoeld tot de temperatuur voor veilige werking, sluit het contactpunt automatisch en herstelt het normale werk.
H20,H21-serie warmtebeschermerSpecificatie
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De terugsteltemperatuur kan ook worden voorzien volgens de eisen van de klant. |
| Levensduur |
10000 keer |
| Contact sluitingsweerstand: |
≤ 50 mΩ |
| Isolatieweerstand: |
≥ 100mΩ |
| Elektrische kracht: |
- AC1500V/1min vrij van storingen en flitsen.
|
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
H20,H21-serie warmtebeschermer’s Afmeting
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens de klant vereist |
H20,H21Temperatuurbeschermer van de serie Toepassing
De H20, H21-serie is van toepassing op oplaadbare batterijen, ballast, massagemasjien, micromotor, transformator, elektrisch gereedschap, warmte-elektrisch apparaat en instrument, enz.
De productcertificering UL,CQC,TUV en RoHS.
