Temperatuurgestuurde schakelaar KSD9700 Temperatuurregelaar Kw9700 Temperatuurschakelaar
KSD9700 Temperatuurbeveiliging Principe en Structuur
H20 en H21 serie universele en verbeterde beveiligingen met grote metalen behuizing bestaan uit een thermisch geleidende metalen behuizing, bimetaaldelen gelast met zilverlegering contactpunt, geleidende beugel, isolatie bevestigingsstandaard, vaste contactstrip en hittebestendige kabel. In geval van abnormale werking, wanneer de omgevingstemperatuur stijgt tot de ingestelde waarde, voeren de bimetaaldelen een snelle actie uit, openen het contactpunt en verbreken het circuit. Wanneer het apparaat afkoelt tot de veilige bedrijfstemperatuur, sluit het contactpunt automatisch en wordt de normale werking hersteld.
H20/H21 Serie Thermische Beveiliging Specificaties
| Elektrische specificaties |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Openings Temperatuur |
(30~150)±5°C; 5°C per stap |
| Reset Temperatuur |
2/3 van de actietemperatuur met een tolerantie van ±15°C. Reset temperatuur kan ook worden geleverd volgens de eisen van de klant. |
| Levensduur |
10000 keer |
| Contactsluitingsweerstand |
≤50mΩ |
| Isolatieweerstand |
≥100mΩ |
| Elektrische sterkte |
AC1500V/1min zonder verschijnselen van doorslag en doorslag |
| UL Bestand Nr |
E487478 |
| CQC Certificaat Nr |
CQC16002142880 |
| TUV Certificaat Nr |
B160592241002 |
KSD9700 Temperatuurregelaar Afmetingen
| Model |
Behuizing |
Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
Spanning & Stroom |
Aansluitdraad |

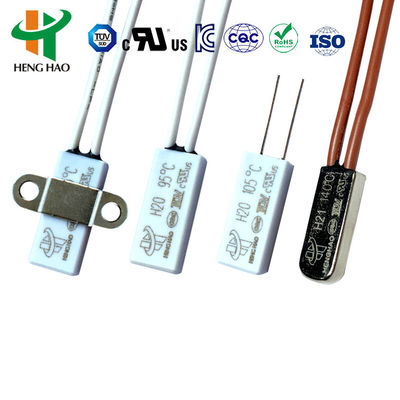

| H20 |
Kunststof |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, uiteinde 5mm half tripping, lengte is 70mm, of volgens de eis van de klant |
| H21 |
Metaal |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metaal |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

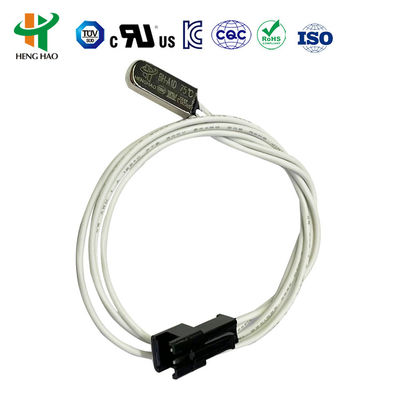

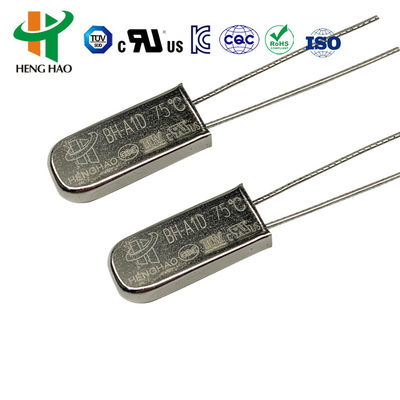

| BH-A1D |
Metaal |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, uiteinde 5mm half tripping, lengte is 70mm, of volgens de eis van de klant |

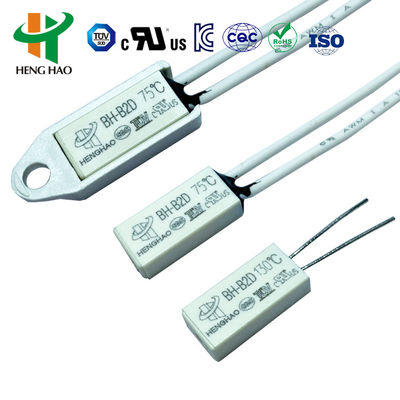

| BH-B2D |
Kunststof |
15 |
7.1 |
3.8 |
- |
- |

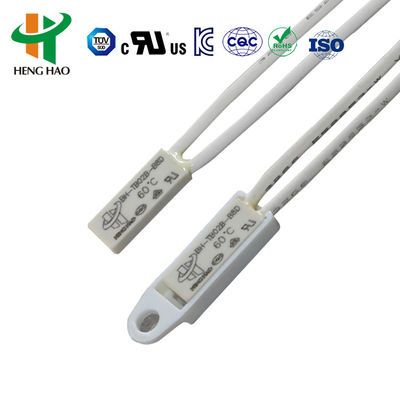

| BH-TB02B-B8D |
Kunststof |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrip normaal, lengte is 70 mm of volgens de eis van de klant |
H20/H21 Serie Temperatuurbeveiliging Toepassingen
H20 en H21 series zijn toepasbaar op oplaadbare batterijen, ballasten, massagers, micromotoren, transformatoren, elektrisch gereedschap, elektrische verwarmingstoestellen en instrumenten.
Bedieningstypes
Handmatige Reset Type
Temperatuursensoren bestaan uit een bimetaalstrip. Wanneer de temperatuur het actietemperatuurbereik bereikt, springt deze snel en verbreekt de beweegbare schijf het contact. Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt niet resetten totdat het circuit opnieuw wordt aangesloten door op de resetknop te drukken. Vervolgens herstellen de contactpunten zich, waardoor het doel van het verbinden of verbreken van het circuit en het herstarten van het circuit door handmatige reset wordt bereikt.
Belangrijke Opmerkingen: 1. Dit type thermostaat met handmatige reset kan resetten wanneer de temperatuur 20°C daalt na de snap-actie door op de resetknop te drukken. 4-6 N kracht is aanbevolen; gebruik alstublieft niet te veel kracht. 2. Om een normale functie te garanderen, mag de afstand tussen de resetknop en de sluitkap niet minder dan 20,4 mm zijn.
Automatische Reset Type
Temperatuursensoren bestaan uit een bimetaalstrip. Wanneer de temperatuur het actietemperatuurbereik bereikt, springt deze snel en verbreekt de beweegbare schijf het contact. Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt automatisch resetten en beginnen te werken.
Het product heeft UL, CQC, TUV en RoHS certificering.

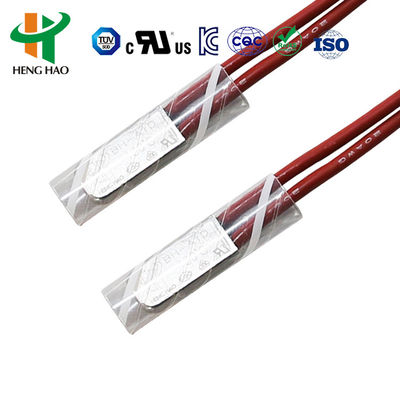

Productafbeeldingen
