BH-serie thermostaat/Miniatuur warmtebeschermer/Termostaat met oplaadbare batterij
BH-serie thermostaat¢s Beginsel en structuur
BW & BH-reeksen die kunnen beschermen tegen overstroom en overtemperatuur zijn stevig verzegeld, kleine interne weerstand, geen geluid en automatisch opnieuw ingesteld.Bij stroom door bimetalen die gevoelig zijn voor temperatuur en stroomDe BH-serie is veiliger dan normale beschermers.omdat er geen temperatuur effect lag onder de voorwaarde van plotselinge grote stroom.
BH-serie thermostaatSpecificatie
Elektriciteitscategorie:
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C per stap |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur met een tolerantie van ±15°C. De hersteltemperatuur kan ook volgens de eisen van de klant worden verstrekt. |
| Levensduur |
10000 keer |
| Grootte |
L15mm W7.1mm H3.8mm |
| looddraad |
# 22 3266, eind half tripping, lengte is 70mm, of volgens klant's vereisen |
| UL Dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |

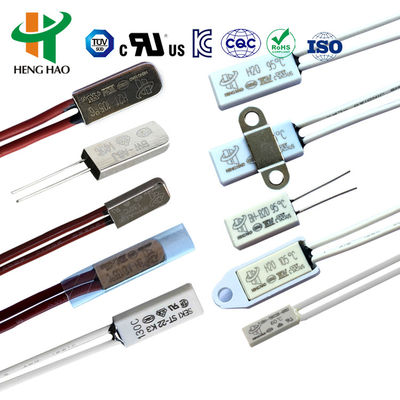

Verwarmingsbeschermers van de serie BHAfmeting
| Model |
Geval |
Lange ((mm) |
breedte ((mm) |
Hoogte ((mm) |
Vol.&Current |
looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

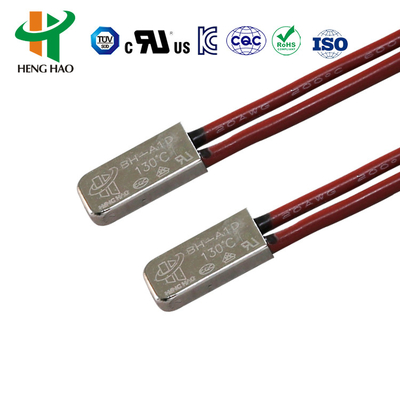

| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5mm
half tripping, lengte is 70mm, of volgens de klant's vereisen
|

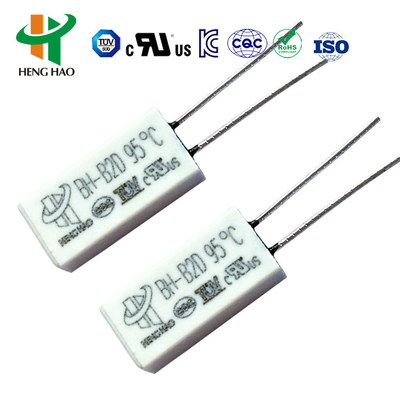

| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |
| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook normaal gesproken, lengte 70 mm of volgens klantvereiste |
BH-serie thermostaat¢s Toepassing en instructie
BH-serie warmtebeschermers,effectieve betrouwbare beveiligingsbeschermer en alarmmiddelen, worden veel gebruikt in verschillende soorten 1,5 pk-motoren,verlichtingsinrichting, omvormer lassen machine, schakelaar vermogen,oplaadbare batterijpakket, fluorescerende lampballasts,draagbare elektrische gereedschappen, elektrische apparaten en andere elektrische apparatuur om overstromingen en oververhitting als gevolg van abnormale werkomstandigheden te voorkomen.5 MPa geschikt zijn voor de inbouw van een met kunststof beklede motor.
| Code |
Temperatuur |
Code |
Temperatuur |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
thermostaat van de BW-serie / KSD9700-warmtebeschermer / BW9700-temperatuurbeschermer
1. thermostaten van de BW-serie
BW-serie universele en verbeterde beschermers met grote metalen behuizing bestaan uit de thermisch geleidende metalen behuizing, bimetalen delen gelast met zilveren legering contactpunt, geleidende beugel,isolatiebevestigingsstandIn geval van abnormale werking, samen met de verhoging van de omgevingstemperatuur tot de ingestelde waarde, verrichten de bimetalen onderdelen een snelle werking,Open het contactpuntWanneer het apparaat is afgekoeld tot de temperatuur voor een veilige werking, sluit het contactpunt automatisch en wordt de normale werking hersteld.
2. warmtebeschermers van de BW-serie
2.1Type schakelaar: normaal gesloten, normaal geopend.
2.2Werkspanning / stroom: AC250V / 5A; AC125V / 8A
2.3Werktemperatuur: 40~150°C (een stap voor elke 5°C)
2.4Standaard tolerantie: +-3°C / +-5°C / +-7°C
2.5Temperatuurherstel: temperatuurverlaging met 15-45°C
2.6. Contak Sluitweerstand: ≤ 50 mΩ
2.7Isolatieweerstand: ≥ 100 mΩ
2.8Elektrisch vermogen: AC1500V/1min, vrij van storingen en flitsen.
2.9Levensduur: 10000 keer
3. thermische beschermers van de BW-serie
|
Model
|
Lange
|
breedte
|
Hoog
|
|
BW9700
|
20
|
7.3
|
3.8
|
4Temperatuurbeschermers van de BW-serie Toepassing
De BW-serie is van toepassing op oplaadbare batterijen, ballast, massagetoestellen, motoren, transformatoren, elektrische gereedschappen, warmte-elektrische apparaten en instrumenten, enz.
|
Code
|
Open temperatuur
|
Temperatuur opnieuw instellen
|
Code
|
Open temperatuur
|
Temperatuur opnieuw instellen
|
|
045
|
45+-4,5°C
|
≥ 33°C
|
105
|
105+-5°C
|
75+-15°C
|
|
050
|
50+-5°C
|
≥ 35°C
|
110
|
110+-5°C
|
75+-15°C
|
|
055
|
55+-5°C
|
42+-6°C
|
115
|
115+-5°C
|
80+-15°C
|
|
060
|
60+-5°C
|
45+-8°C
|
120
|
120+-5°C
|
85+-15°C
|
|
065
|
65+-5°C
|
48+-10°C
|
125
|
125+-5°C
|
85+-15°C
|
|
070
|
70+-5°C
|
50+-12°C
|
130
|
130+-5°C
|
90+-15°C
|
|
075
|
75+-5°C
|
53+-14°C
|
135
|
135+-5°C
|
95+-15°C
|
|
080
|
80+-5°C
|
55+-15°C
|
140
|
140+-5°C
|
100+-15°C
|
|
085
|
85+-5°C
|
60+-15°C
|
145
|
145+-5°C
|
100+-15°C
|
|
090
|
90+-5°C
|
65+-15°C
|
150
|
150+-5°C
|
105+-15°C
|
|
095
|
95+-5°C
|
70+-15°C
|
155
|
155+-5°C
|
110+-15°C
|
|
100
|
100+-5°C
|
70+-15°C
|
|
|
|
De productcertificering UL,CQC,VDE en RoHS.
