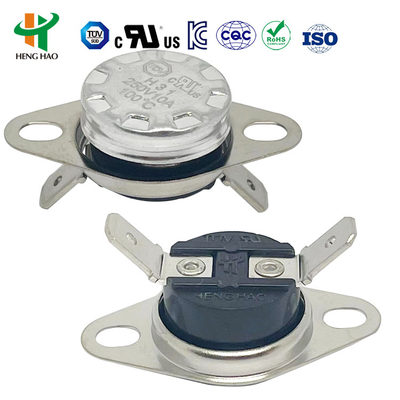

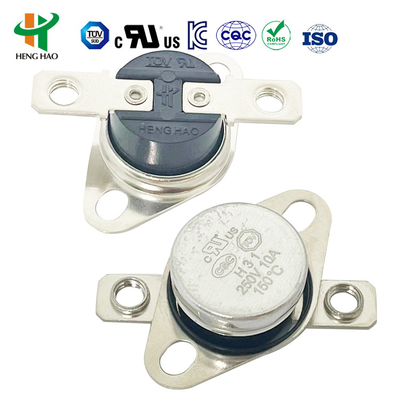

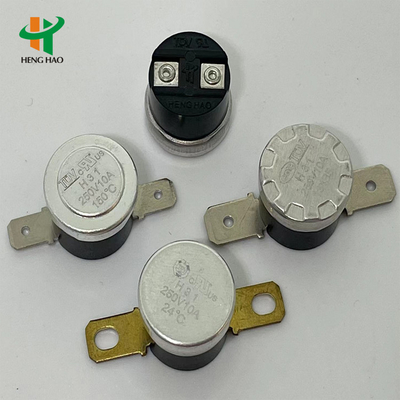

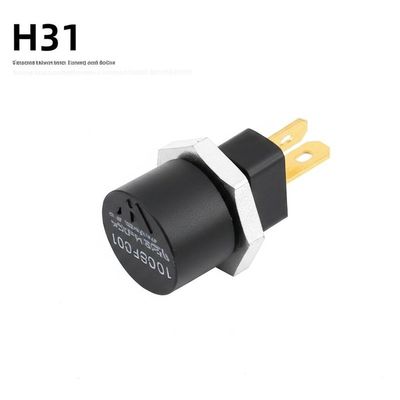

H31 Thermische zekerheid KSD301 Auto-reset Thermische zekerheid KI31 Thermische schakelaar KSD301
Het belangrijkste principe van de KSD-serie thermostaat is dat een functie van bimetalen schijven is snelle actie onder de verandering van de sensortemperatuur.De snap actie van de schijf kan de actie van de contacten door de interne structuur duwenDe belangrijkste kenmerken zijn de vaststelling van de werktemperatuur, de betrouwbare snap-actie, de snelheid van het schakelen en de snelheid van het schakelen.minder flitsen, langere levensduur en minder radiointerferentie.
KSD301 thermostaten specificatie
| Spanning en stroom |
AC 125V max 15A; AC250V 5A 10A 15A max 16A |
| ActieTemperatuur |
0°C tot 250°C |
| Verschil in herstel- en werkingstemperatuur |
0 tot 25 graden, of op verzoek van de klant. |
| Temperatuurafwijking: |
±3 / ±5 / ±10 graden of op verzoek van de klant |
| Circuitweerstand |
≤ 50 mΩ (aanvankelijke waarde) |
| Isolatieweerstand |
AC50Hz 1500V/min, geen storingblinding (normale toestand) |
| Levenscyclus |
≥100000 keer |
| Contacttype |
Normaal gesloten of normaal open |

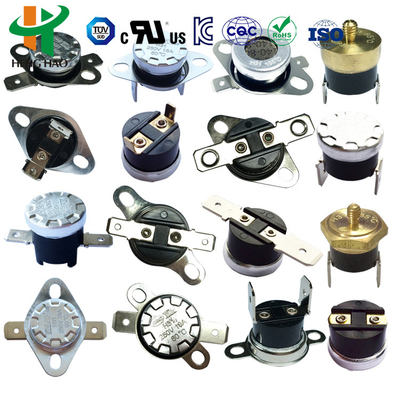

| Twee soorten bevestigingsbeugel |
roerende of onbeweeglijke |
| Terminaltype |
a. Terminaltype: 187 serie van 4,8*0,5 mm en 4,8*0,8 mm, 250 serie van 6,3*0,8 mm
b. Eindhoek: buighoek: 0 tot 90°C, optioneel
|
| Huis |
plastic of keramisch. |
| Temperatuursensor |

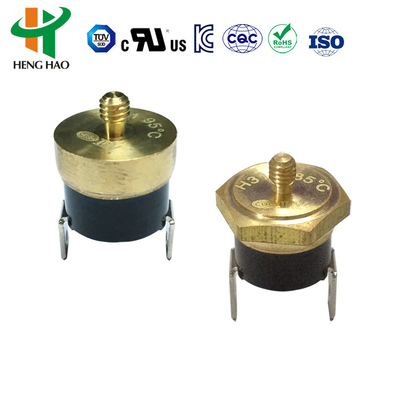

aluminium kap of koperen kop. |
KSD301Verschil tussen automatische en handmatige reset

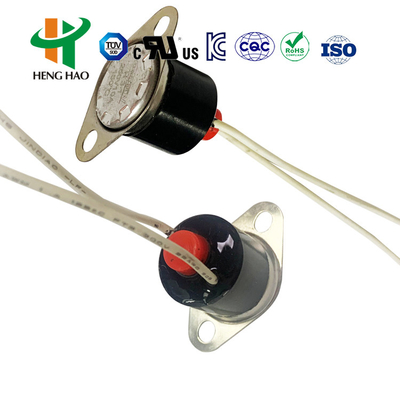

3.1. Handmatig resetten type: Temperatuur sensor componenten bestaan uit bimetalen strip. Wanneer de temperatuur het actietemperatuurbereik bereikt, zal het snel springen en de beweegbare schijf wordt losgekoppeld.Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt niet worden hersteld tot het circuit opnieuw is aangesloten door op de hersteldop te drukken.met een vermogen van meer dan 50 W,. (Vriendelijke herinnering: 1.Dit type handmatige reset thermostaat kan worden gereset wanneer de temperatuur daalt 20 °C na snelle actie door op de reset knop. En 4 ~ 6 N is raadzaam;Gebruik alsjeblieft niet te veel kracht.Om de normale werking te waarborgen, mag de afstand tussen de resetknop en de sluiter niet minder dan 20,4 mm bedragen.)
3.2. Handmatig resetten type: Temperatuur sensor componenten bestaan uit bimetalen strip. Wanneer de temperatuur het actietemperatuurbereik bereikt, zal het snel springen en de beweegbare schijf wordt losgekoppeld.Wanneer de temperatuur daalt tot een vast temperatuurpunt, kan het contactpunt automatisch opnieuw worden ingesteld en werken.
Bimetallische thermostaat KSD301’S Toepassing
Het wordt gebruikt als temperatuurregelaar voor huishoudelijke elektrische apparaten en wordt op grote schaal toegepast in koffiepotten,automatische broodroosters, laminatoren,elektrisch waterpotten,stoompistolen, stoomstalen, windverwarmers,microgolven, waterdispensers, enz.
| Open tijdelijk. |
Reset de temperatuur. |
Open tijdelijk. |
Reset de temperatuur. |
Open tijdelijk. |
Reset de temperatuur. |
| -20°C+-5°C |
5°C+-5°C |
95°C+-5°C |
80°C+-5°C |
205°C+-5°C |
175°C+-10°C |
| -15°C+-5°C |
5°C+-5°C |
100°C+-5°C |
80°C+-10°C |
210°C+-5°C |
180°C+-10°C |
| -10°C+-5°C |
5°C+-5°C |
105°C+-5°C |
85°C+-10°C |
215°C+-5°C |
185°C+-10°C |
| 0°C+-5°C |
-10°C+-5°C |
110°C+-5°C |
90°C+-10°C |
220°C+-5°C |
190°C+-10°C |
| 5°C+-5C |
-5°C+-5°C |
115°C+-5°C |
95°C+-10°C |
225°C+-5°C |
195°C+-10°C |
| 10°C+-5°C |
0°C+-5°C |
120°C+-5°C |
100°C+-10°C |
230°C+-5°C |
200°C+-10°C |
| 15°C+-5°C |
5°C+-5°C |
125°C+-5°C |
105°C+-10°C |
235°C+-5°C |
205°C+-10°C |
| 20°C+-5°C |
5°C+-5°C |
130°C+-5°C |
110°C+-10°C |
240°C+-5°C |
210°C+-10°C |
| 25°C+-5°C |
10°C+-5°C |
135°C+-5°C |
115°C+-10°C |
245°C+-5°C |
215°C+-10°C |
| 30°C+-5°C |
15°C+-5°C |
140°C+-5°C |
120°C+-10°C |
250°C+-5°C |
220°C+-10°C |
| 35°C+-5°C |
20°C+-5°C |
145°C+-5°C |
125°C+-10°C |
255°C+-5°C |
225°C+-10°C |
| 40°C+-5°C |
25°C+-5°C |
150°C+-5°C |
130°C+-10°C |
260°C+-5°C |
230°C+-10°C |
| 45°C+-5°C |
30°C+-5°C |
155°C+-5°C |
130°C+-10°C |
265°C+-5°C |
235°C+-10°C |
| 50°C+-5°C |
35°C+-5°C |
160°C+-5°C |
135°C+-10°C |
270°C+-5°C |
240°C+-10°C |
| 55°C+-5°C |
40°C+-5°C |
165°C+-5°C |
140°C+-10°C |
275°C+-5°C |
245°C+-10°C |
| 60°C+-5°C |
45°C+-5°C |
170°C+-5°C |
145°C+-10°C |
280°C+-5°C |
250°C+-10°C |
| 65°C+-5°C |
50°C+-5°C |
175°C+-5°C |
150°C+-10°C |
285°C+-5°C |
255°C+-10°C |
| 70°C+-5°C |
55°C+-5°C |
180°C+-5°C |
155°C+-10°C |
290°C+-5°C |
260°C+-10°C |
| 75°C+-5°C |
60°C+-5°C |
185°C+-5°C |
155°C+-10°C |
295°C+-5°C |
265°C+-10°C |
| 80°C+-5°C |
65°C+-5°C |
190°C+-5°C |
160°C+-10°C |
300°C+-5°C |
270°C+-10°C |
| 85°C+-5°C |
70°C+-5°C |
195°C+-5°C |
165°C+-10°C |
Of op verzoek van de klant |
| 90°C+-5°C |
75°C+-5°C |
200°C+-5°C |
170°C+-10°C |
De productcertificering UL,CQC,TUV en RoHS.
