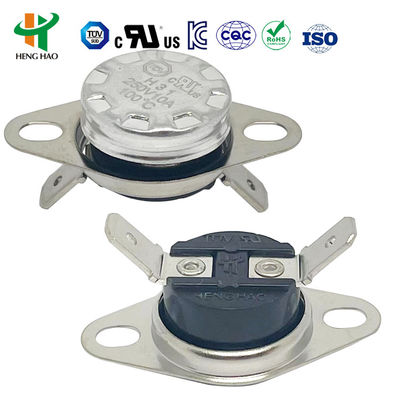

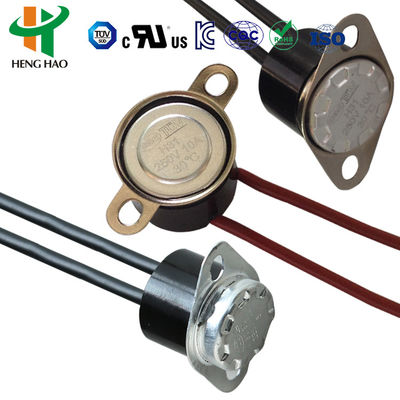

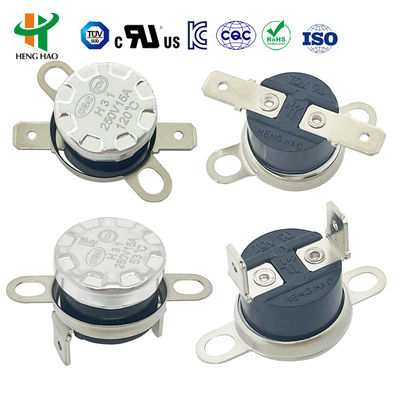

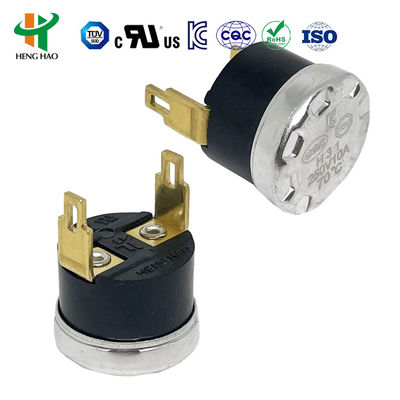

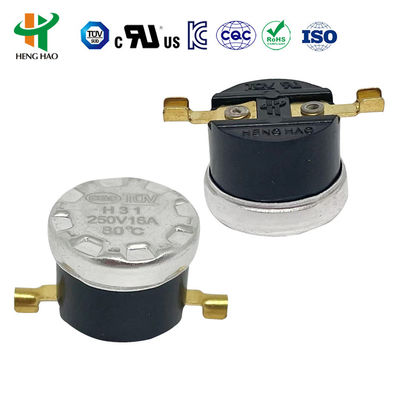

KSD301-R Thermische Zekering KSD301 Thermische Schakelaar Temperatuurschakelaar
De KSD-serie thermostaat werkt volgens het principe van bimetaalschijven die in werking treden wanneer temperatuurveranderingen optreden. Deze snap-actie activeert interne contacten om het circuit te openen of te sluiten. Belangrijke kenmerken zijn vaste werktemperaturen, betrouwbare snap-actie, minimale overslag, langere levensduur en verminderde radio-interferentie.
KSD301 Thermostaat Specificaties
| Parameter |
Specificatie |
| Spanning & Stroom |
AC 125V max 15A; AC250V 5A 10A 15A max 16A |
| Actietemperatuur |
0~250℃ |
| Herstel- en actietemperatuurverschil |
0 tot 25 graden, of volgens verzoek van de klant |
| Temperatuurafwijking |
±3 / ±5 / ±10 graden of volgens verzoek van de klant |
| Circuitweerstand |
≤50mΩ (Initiële waarde) |
| Isolatieweerstand |
AC50Hz 1500V / min, geen doorslag verblinding (Normale toestand) |
| Levenscyclus |
≥100000 keer |
| Contacttype |
Normaal gesloten of Normaal open |
| Montagebeugel |
Twee typen: beweegbaar of onbeweeglijk |
| Klemtype |
a. Klemtype: 187-serie van 4,8*0,5 mm en 4,8*0,8 mm, 250-serie van 6,3*0,8 mm
b. Klemhoek: buighoek: 0~90°C optioneel |
| Behuizing |
Plastic of keramiek |
| Temperatuursensorvlak |
Aluminium dop of koperen kop |
KSD301 Automatische Reset vs. Handmatige Reset Typen

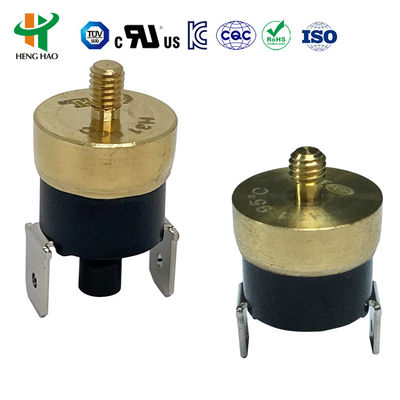

Handmatige Reset Type
Temperatuurgevoelige componenten bestaan uit een bimetaalstrip. Wanneer de temperatuur het actiebereik bereikt, wordt deze snel losgekoppeld. Het contactpunt kan pas worden gereset als het circuit opnieuw wordt aangesloten door op de resetknop te drukken wanneer de temperatuur daalt tot een vast punt.
Opmerking: 1. Dit type kan worden gereset wanneer de temperatuur 20°C daalt na snap-actie door op de resetknop te drukken (4~6 N kracht aanbevolen). 2. Voor normale werking, houd minimaal 20,4 mm afstand tussen de resetknop en de gesloten afdekking.
Automatische Reset Type
Temperatuurgevoelige componenten bestaan uit een bimetaalstrip. Wanneer de temperatuur het actiebereik bereikt, wordt deze snel losgekoppeld. Het contactpunt reset automatisch wanneer de temperatuur daalt tot een vast punt.
KSD301 Bimetaal Thermostaat Toepassingen
Veel gebruikt voor temperatuurregeling in huishoudelijke apparaten, waaronder koffiezetapparaten, automatische broodroosters, lamineerapparaten, elektrische waterkokers, stoompistolen, stoomstrijkijzers, windwarmers, magnetrons en waterdispensers.
Temperatuurinstellingen
| Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| Aangepaste temperatuurinstellingen beschikbaar op verzoek van de klant |
Productcertificeringen: UL, CQC, TUV en RoHS goedgekeurd
