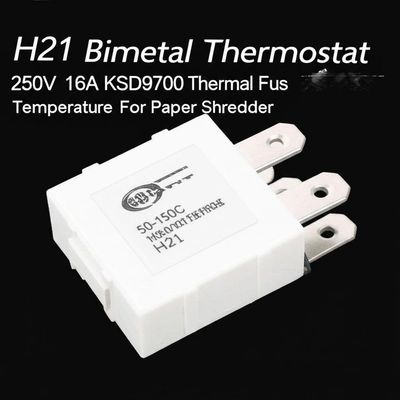

H21 Bimetalen thermostaat 250V 16A 50-150C KSD9700 Thermische lont Temperatuurschakelaar
- 9700 serie thermostaat¢s Beginsel en structuur
BW-serie universele en verbeterde beschermers met grote metalen behuizing bestaan uit de thermisch geleidende metalen behuizing, bimetalen delen gelast met zilveren legering contactpunt, geleidende beugel,isolatiebevestigingsstandIn geval van abnormale werking, samen met de verhoging van de omgevingstemperatuur tot de ingestelde waarde, verrichten de bimetalen onderdelen een snelle werking,Open het contactpuntWanneer het apparaat is afgekoeld tot de temperatuur voor een veilige werking, sluit het contactpunt automatisch en wordt de normale werking hersteld.
- 2. Warmtebeschermer van de BW-serieSpecificatie
2.1.Type schakelaar: normaal gesloten, normaal geopend.
2.2.Werkspanning / stroom: AC250V / 5A; AC125V / 8A
2.3.Operatietemperatuur: 40~150°C(een stap voor elke 5°C)
2.4.Standaard tolerantie:+-3°C/+-5°C/+-7°C
2.5.Temperatuur opnieuw instellen: verlaging van de werktemperatuur met 15-45°C
2.6.Contact sluitingsweerstand:≤50mΩ
2.7.Isolatieweerstand:≥100 mΩ
2.8.Elektrische vermogens: AC1500V/1min, vrij van storingen en flitsen.
2.9.Levensduur: 10000 keer
- 3. Warmtebeschermer van de BW-series Afmeting
|
Model
|
Lange
|
breedte
|
Hoog
|
|
BW9700
|
20
|
7.3
|
3.8
|
- 4. Temperatuurbeschermers van de BW-serieToepassing
BW-serie is van toepassing op oplaadbare batterijen,ballast, massager,motor,een transformator,elektrische gereedschappen,warmte-elektrisch apparaat en instrument, enz.
|
Code
|
Open temperatuur
|
Temperatuur opnieuw instellen
|
Code
|
Open temperatuur
|
Temperatuur opnieuw instellen
|
|
045
|
45+4.5°C
|
≥ 33°C
|
105
|
105+5°C
|
75+15°C
|
|
050
|
50+5°C
|
≥ 35°C
|
110
|
110+5°C
|
75+15°C
|
|
055
|
55+5°C
|
42+6°C
|
115
|
115+5°C
|
80+15°C
|
|
060
|
60+5°C
|
45+8°C
|
120
|
120+5°C
|
85+15°C
|
|
065
|
65+5°C
|
48+10°C
|
125
|
125+5°C
|
85+15°C
|
|
070
|
70+5°C
|
50+12°C
|
130
|
130+5°C
|
90+15°C
|
|
075
|
75+5°C
|
53+-14°C
|
135
|
135+5°C
|
95+15°C
|
|
080
|
80+5°C
|
55+15°C
|
140
|
140+5°C
|
100+15°C
|
|
085
|
85+5°C
|
60+15°C
|
145
|
145+5°C
|
100+15°C
|
|
090
|
90+5°C
|
65+15°C
|
150
|
150+5°C
|
105+15°C
|
|
095
|
95+5°C
|
70+15°C
|
155
|
155+5°C
|
110+15°C
|
|
100
|
100+5°C
|
70+15°C
|
|
|
|
De productcertificering UL,CQC,VDE en RoHS.
