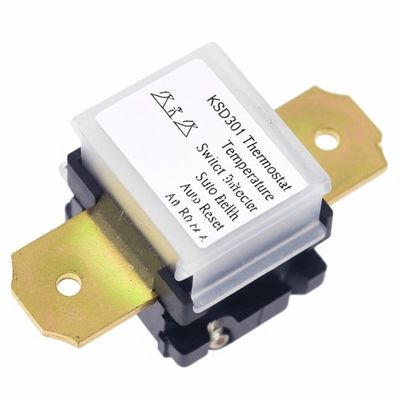

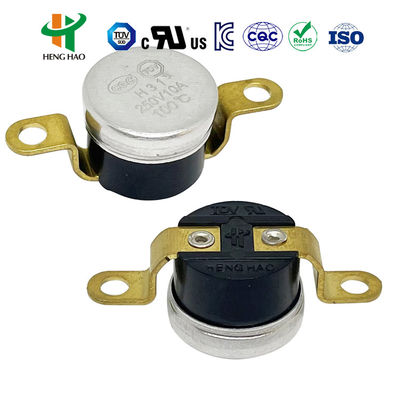

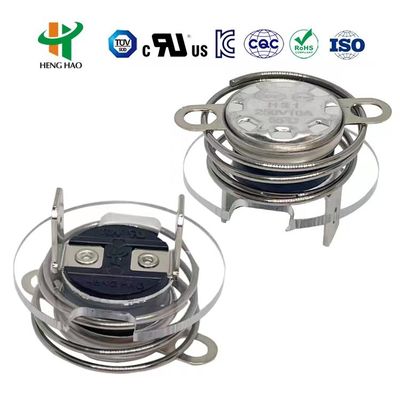

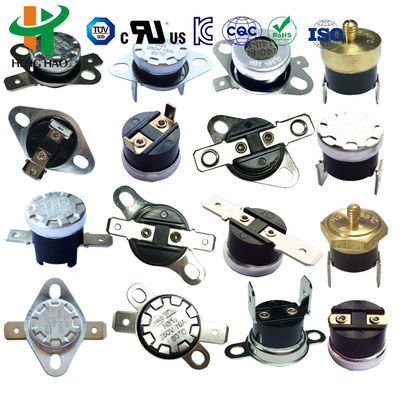

KSD301 Schakelaar voor thermostaattemperatuurbeschermer
Handmatig resetten en automatisch resetten van de thermische lont
De thermostaat van de KSD-serie werkt op het principe van bimetaal schijven die in actie komen bij het detecteren van temperatuurveranderingen.Belangrijkste kenmerken zijn vaste werktemperatuur, betrouwbare snap-actie, minimale flashover, lange levensduur en verminderde radiointerferentie.
KSD301 Specificaties van de thermostaat
| Parameter |
Specificatie |
| Spanning en stroom |
AC 125V max 15A; AC250V 5A 10A 15A max 16A |
| Actie temperatuur |
0°C tot 250°C |
| Verschil in herstel- en werkingstemperatuur |
0 tot 25 graden, of op verzoek van de klant |
| Temperatuurafwijking |
±3 / ±5 / ±10 graden of op verzoek van de klant |
| Circuitweerstand |
≤ 50 mΩ (aanvankelijke waarde) |
| Isolatieweerstand |
AC50Hz 1500V/min, geen storingblinding (normale toestand) |
| Levenscyclus |
≥100000 keer |
| Contacttype |
Normaal gesloten of normaal open |
| Montagebeugel |
Verplaatsbare of onroerende goederen |
| Terminaltype |
a. Terminaltype: 187 serie van 4,8*0,5 mm en 4,8*0,8 mm, 250 serie van 6,3*0,8 mm
b. Eindhoek: buighoek: 0 tot 90°C, optioneel |
| Huizen |
van kunststof of keramiek |
| Temperatuursensor |
met een breedte van niet meer dan 50 mm |
KSD301 Auto-reset versus handmatig reset

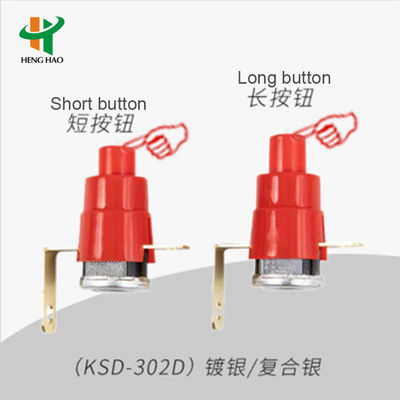

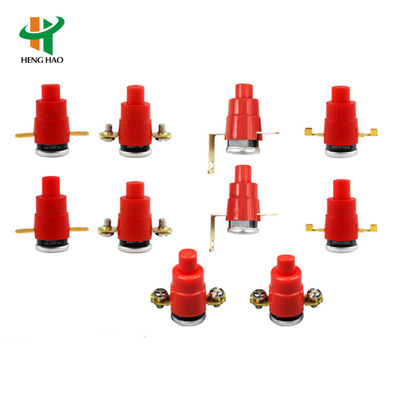

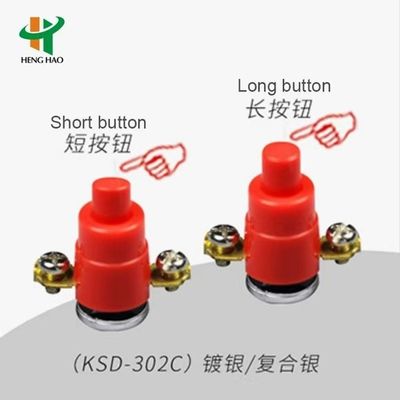

Type handmatig opnieuw instellen
Als de temperatuur het bereik bereikt, gaat hij snel los.Het contactpunt kan niet automatisch worden gereset - het circuit moet opnieuw worden aangesloten door op de herstartknop te drukken nadat de temperatuur met ongeveer 20°C is gedaald.
Opmerking: 1. Leg 4 tot 6 N kracht toe bij het resetten - overmatige kracht kan het mechanisme beschadigen. 2. Voor een goede werking moet er een afstand van ten minste 20,4 mm tussen de resetknop en het deksel zijn.
Type automatisch resetten
Gebruikt een vergelijkbaar bimetalen strookmechanisme, maar herstelt en hervat automatisch de werking wanneer de temperatuur daalt tot het gespecificeerde resetpunt zonder handmatige interventie.
KSD301 Toepassingen van thermostaten
Breed gebruikt voor temperatuurregeling in huishoudelijke apparaten, waaronder:
- Koffiekoppen
- Automatische broodroosters
- Laminatoren
- Elektrische waterpotten
- stoompistolen
- met een breedte van niet meer dan 15 mm
- windverwarmers
- Micro-golfovens
- water dispensers
Temperatuurinstellingen
| Open tijdelijk. |
Reset de temperatuur. |
Open tijdelijk. |
Reset de temperatuur. |
Open tijdelijk. |
Reset de temperatuur. |
| -20°C±5°C |
5°C±5°C |
95°C±5°C |
80°C±5°C |
205°C±5°C |
175°C±10°C |
| -15°C±5°C |
5°C±5°C |
100°C±5°C |
80°C±10°C |
210°C±5°C |
180°C±10°C |
| -10°C±5°C |
5°C±5°C |
105°C±5°C |
85°C±10°C |
215°C±5°C |
185°C±10°C |
| 0°C±5°C |
-10°C±5°C |
110°C±5°C |
90°C±10°C |
220°C±5°C |
190°C±10°C |
| 5°C±5°C |
-5°C±5°C |
115°C±5°C |
95°C±10°C |
225°C±5°C |
195°C±10°C |
| 10°C±5°C |
0°C±5°C |
120°C±5°C |
100°C±10°C |
230°C±5°C |
200°C±10°C |
| 15°C±5°C |
5°C±5°C |
125°C±5°C |
105°C±10°C |
235°C±5°C |
205°C±10°C |
| 20°C±5°C |
5°C±5°C |
130°C±5°C |
110°C±10°C |
240°C±5°C |
210°C±10°C |
| 25°C±5°C |
10°C±5°C |
135°C±5°C |
115°C±10°C |
245°C±5°C |
215°C±10°C |
| 30°C±5°C |
15°C±5°C |
140°C±5°C |
120°C±10°C |
250°C±5°C |
220°C±10°C |
Op maat gemaakte temperatuurinstellingen zijn beschikbaar volgens de eisen van de klant.
Certificeringen
Dit product heeft UL-, CQC-, TUV- en RoHS-certificering.
