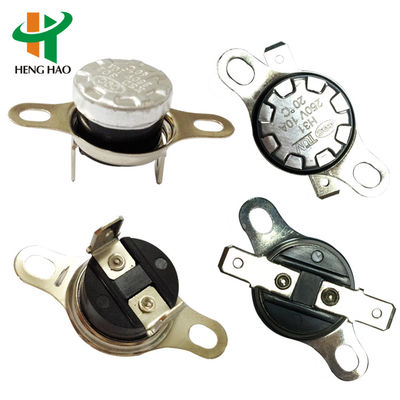

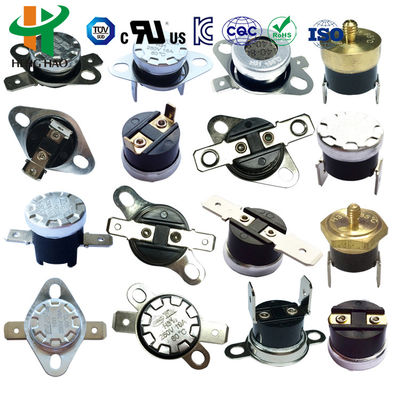

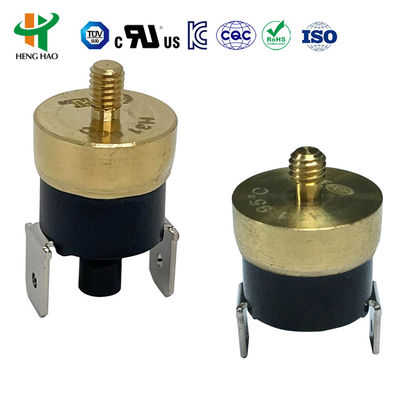

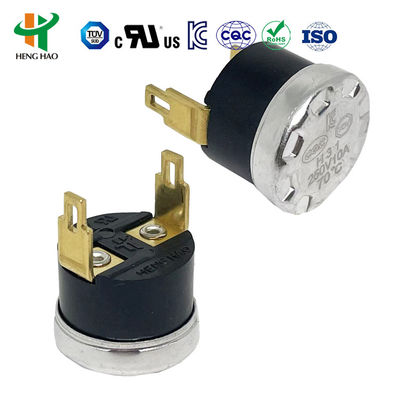

KSD301 Thermostaat Temperatuurbeschermer Controller Schakelaar Handmatige Reset
De KSD-serie thermostaat werkt volgens het principe van bimetaalschijven die in werking treden wanneer er temperatuurveranderingen optreden. Deze snap-actie activeert interne contacten om het circuit te openen of te sluiten. Belangrijkste kenmerken zijn een vaste werktemperatuur, betrouwbare snap-actie, minimale overslag, lange levensduur en lage radio-interferentie.
Technische specificaties
Spanning & Stroom:
AC 125V max 15A; AC250V 5A 10A 15A max 16A
Actietemperatuur:
0~250℃
Herstel/Actie Temp Verschil:
0 tot 25 graden (aanpasbaar)
Temperatuurafwijking:
±3 / ±5 / ±10 graden (aanpasbaar)
Circuitweerstand:
≤50mΩ (Initiële waarde)
Isolatieweerstand:
AC50Hz 1500V/min, geen doorslag (Normale toestand)
Levenscyclus:
≥100.000 operaties
Contacttype:
Normaal gesloten of Normaal open
Montagebeugel:
Verplaatsbare of onverplaatsbare opties
Terminaltype:
187-serie (4.8*0.5mm, 4.8*0.8mm) of 250-serie (6.3*0.8mm)
Terminalhoek:
0~90°C optioneel
Behuizingsmateriaal:
Plastic of keramiek
Temperatuursensorvlak:
Aluminium dop of koperen kop
Handmatige reset vs. Automatische reset typen

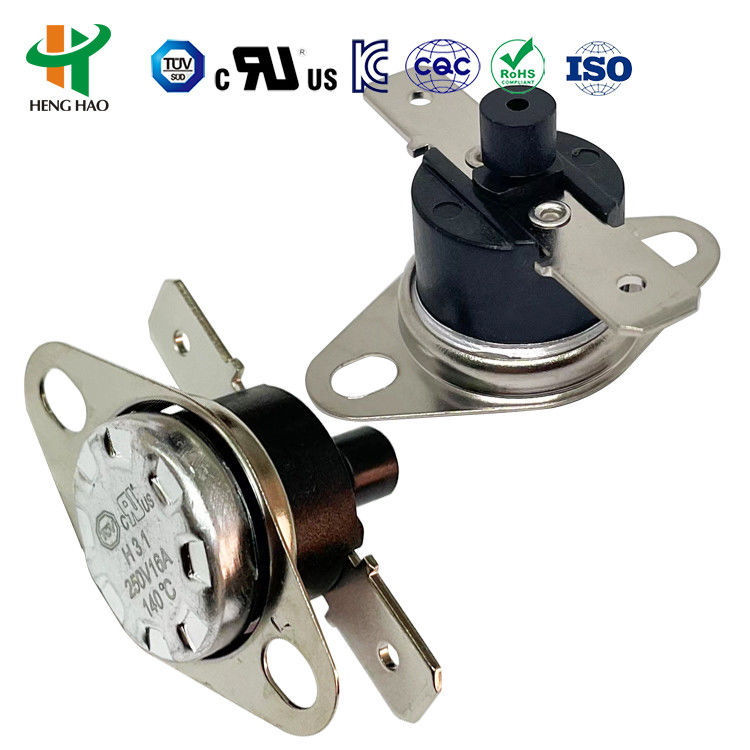

Handmatige reset type
Wanneer de temperatuur het actiebereik bereikt, klikt de bimetaalstrip om het circuit te verbreken. De contacten blijven open totdat ze handmatig worden gereset door op de resetknop te drukken (4-6N kracht aanbevolen). Vereist dat de temperatuur met 20°C daalt voordat er gereset kan worden. Minimaal 20,4 mm speling vereist tussen de resetknop en de afdekking voor een goede werking.
Automatische reset type
Vergelijkbare werking als handmatige reset, maar maakt automatisch opnieuw verbinding wanneer de temperatuur daalt tot het resetpunt zonder handmatige tussenkomst.
Toepassingen
Veel gebruikt voor temperatuurregeling in huishoudelijke apparaten, waaronder:
- Koffiezetapparaten
- Automatische broodroosters
- Laminators
- Elektrische waterkokers
- Stoompistolen
- Strijkijzers
- Windwarmers
- Magnetrons
- Waterdispensers
Temperatuurinstellingen
| Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
Open Temp. |
Reset Temp. |
| -20℃±5℃ |
5℃±5℃ |
95℃±5℃ |
80℃±5℃ |
205℃±5℃ |
175℃±10℃ |
| -15℃±5℃ |
5℃±5℃ |
100℃±5℃ |
80℃±10℃ |
210℃±5℃ |
180℃±10℃ |
| -10℃±5℃ |
5℃±5℃ |
105℃±5℃ |
85℃±10℃ |
215℃±5℃ |
185℃±10℃ |
| 0℃±5℃ |
-10℃±5℃ |
110℃±5℃ |
90℃±10℃ |
220℃±5℃ |
190℃±10℃ |
| 5℃±5℃ |
-5℃±5℃ |
115℃±5℃ |
95℃±10℃ |
225℃±5℃ |
195℃±10℃ |
| 10℃±5℃ |
0℃±5℃ |
120℃±5℃ |
100℃±10℃ |
230℃±5℃ |
200℃±10℃ |
Aangepaste temperatuurinstellingen beschikbaar volgens de eisen van de klant.
Certificeringen
Dit product heeft UL-, CQC-, TUV- en RoHS-certificering.
