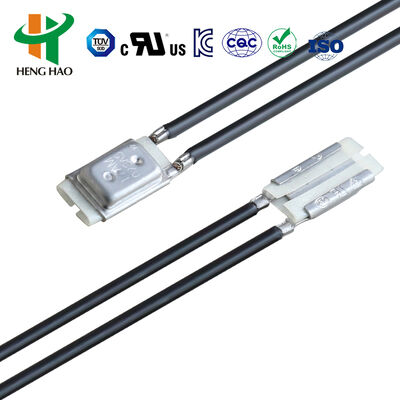

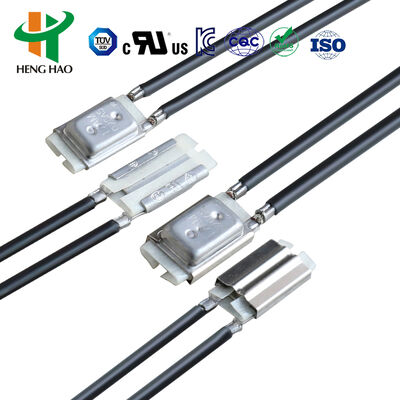

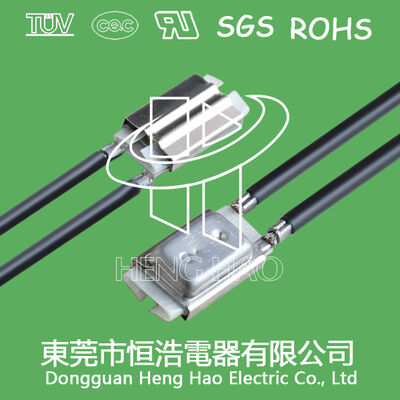

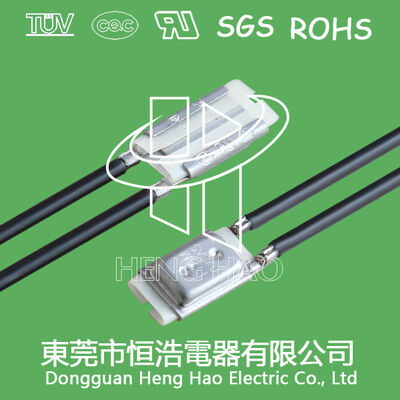

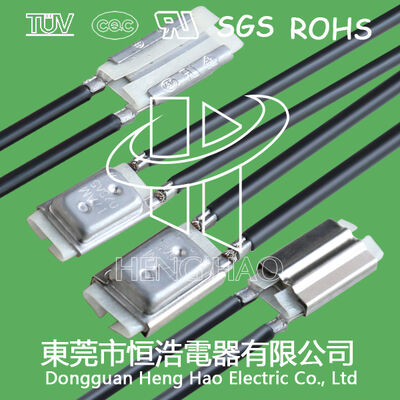

BH-serie Snap-Action-thermostaat voor transformator 17AM020A3
BH-serie thermostaat / miniatuur warmtebeschermer / oplaadbare batterij thermostaat
Operationeel beginsel en structuur
De thermostaten van de serie BW & BH bieden een betrouwbare bescherming tegen overstromingen en overtemperatuur.en automatische resetfunctieWanneer stroom door het temperatuurgevoelige bimetallelement gaat, veroorzaken abnormale omstandigheden dat het bimetallelement van toestand verandert, hetzij het circuit opent, hetzij het circuit sluit, indien nodig.De BH-serie biedt een betere veiligheid zonder temperatuurvertraging bij plotselinge hoge stromingen.
Technische specificaties
| Parameter |
Specificatie |
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C-inkrementen |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur ±15°C (aanpassingsspecificaties beschikbaar) |
| Levenscyclus |
10, 000 verrichtingen |
| Afmetingen |
L15 mm × W7,1 mm × H3,8 mm |
| Looddraad |
#22 3266, eind half tripping, 70mm lengte (aanpassingslengten beschikbaar) |
| UL-dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
Model afmetingen en variaties
| Model |
De zaak |
Lange (mm) |
Breedte (mm) |
Hoogte (mm) |
Spanning en stroom |
Looddraad |
| H20 |
Plastic |
18.5 |
8 |
4 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 10A |
#20 3135, eind 5mm half tripping, 70mm lengte (op maat verkrijgbaar) |
| H21 |
Metalen |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Metalen |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |
| BH-A1D |
Metalen |
15 |
6.6 |
3.2 |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, eind 5 mm half tripping, 70 mm lengte (op maat verkrijgbaar) |
| BH-B2D |
Plastic |
15 |
7.1 |
3.8 |
- |
- |
| BH-TB02B-B8D |
Plastic |
15 |
5.2 |
2.4 |
DC-12V max 4A; DC-24V max 3A; AC-125V max 3A; AC-250V max 2A |
3266-AWG24#, 3135-AWG24# of nikkelstrook, 70 mm lang (op maat verkrijgbaar) |
Toepassingen en installatie
BH-serie warmtebeschermers dienen als effectieve en betrouwbare veiligheidsvoorzieningen voor verschillende toepassingen, waaronder:
- 1.5 pk motoren
- Verlichtingsapparatuur en ballast
- met een vermogen van niet meer dan 10 kW
- Stroomvoorzieningen voor de schakelaarstand
- oplaadbare batterijpakketten
- Draagbare elektrische gereedschappen
- met een vermogen van niet meer dan 50 W
- Andere elektrische apparatuur
Versterkte modellen die een druk van 3,5 MPa kunnen weerstaan, zijn geschikt voor ingebouwde installatie in met kunststof beklede motoren.
Temperatuurcodeverwijzing
| Code |
Temperatuur |
Code |
Temperatuur |
| 30 |
30°C |
100 |
100°C |
| 35 |
35°C |
105 |
105°C |
| 40 |
40°C |
110 |
110°C |
| 45 |
45°C |
115 |
115°C |
| 50 |
50°C |
120 |
120°C |
| 55 |
55°C |
125 |
125°C |
| 60 |
60°C |
130 |
130°C |
| 70 |
70°C |
135 |
135°C |
| 75 |
75°C |
140 |
140°C |
| 80 |
80°C |
145 |
145°C |
| 85 |
85°C |
150 |
150°C |
| 90 |
90°C |
|
|
Warmtebeschermers van de BW-serie en de H20/H21-serie
Operationeel beginsel en structuur
De H20- en H21-serie universele en verbeterde beschermers zijn voorzien van grote metalen behuizingen met thermisch geleidende eigenschappen.geleidende beugelsBij een abnormale werking worden de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen.stijgende omgevingstemperatuur veroorzaakt het bimetalen element om de contacten snel te openen en het circuit los te koppelenAutomatische reset vindt plaats wanneer de temperatuur terugkeert naar een veilig werkniveau.
Technische specificaties
| Parameter |
Specificatie |
| Elektrische rating |
DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open temperatuur |
(30~150) ± 5°C; 5°C-inkrementen |
| Temperatuur opnieuw instellen |
2/3 van de werkingstemperatuur ±15°C (aanpassingsspecificaties beschikbaar) |
| Levenscyclus |
10, 000 verrichtingen |
| Contact sluitingsweerstand |
≤ 50 mΩ |
| Isolatieweerstand |
≥ 100mΩ |
| Elektrische kracht |
AC1500V/1min (geen storing of flashover) |
| UL-dossier nr. |
E487478 |
| CQC-certificaat nr. |
CQC16002142880 |
| TUV-certificaat nr. |
B160592241002 |
Toepassingen
H20 en H21 thermische beschermingsmiddelen zijn geschikt voor oplaadbare batterijen, ballasts, massagesystemen, micromotoren, transformatoren, elektrisch gereedschap, verwarmingsapparaten en diverse instrumenten.
Certificaten:UL, CQC, TUV en RoHS compliant.
