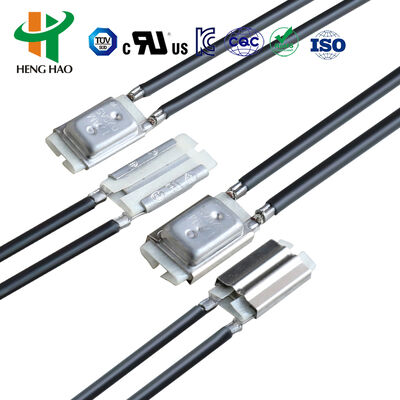

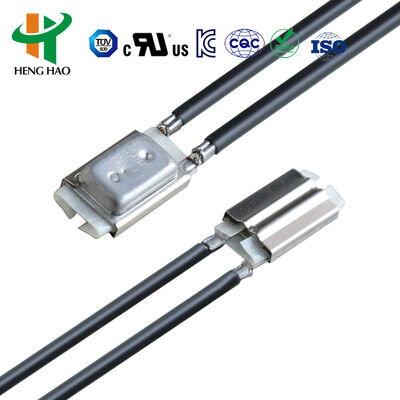

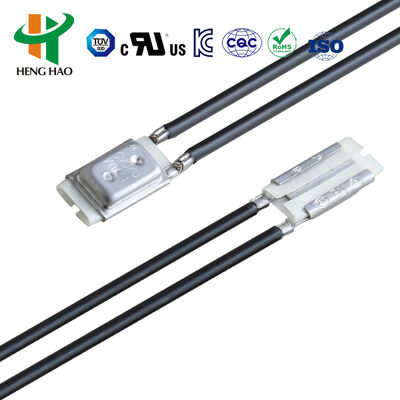

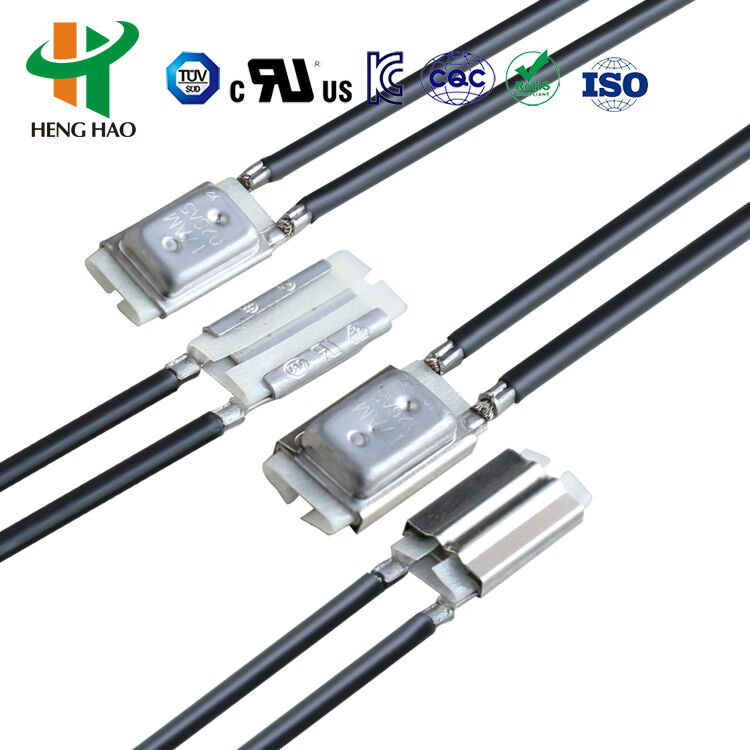

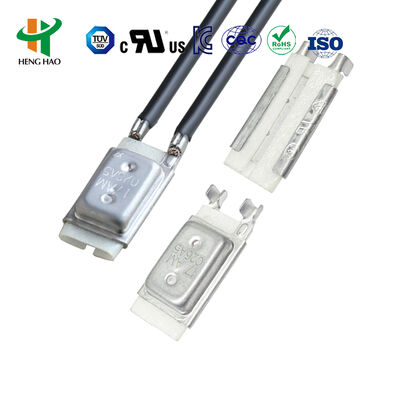

Bimetaal thermische schakelaar voor transformator 17AM thermostaat
17AMH thermische beschermer / 17AMH thermostaat / 17AM temperatuurbeschermer / vervanging voor KLIXON 17AM thermische beschermer
Principe en structuur van de 17AMH-thermostaat
De 17AM is een thermische overstroombeveiliging met een compact ontwerp en snelle en nauwkeurige actie. Afhankelijk van de specifieke eisen van de klant kunnen wij verschillende soorten stiften vastklinken.
17AM Specificaties thermische beveiliging
- Elektrische waarden en stromen: AC-125V 15A; AC-250V 10A, DC-16V 20A
- Contactlevenscycli: AC-125V 15A, AC-250V 10A - meer dan 10.000 cycli; AC-125V 5A - meer dan 100.000 cycli
- Bedrijfstemperatuurbereik: 50-180°C
- Temperatuurtolerantie: ±2°C, ±3°C, ±5°C
- Resettemperatuur: 10-45°C onder de uitschakeltemperatuur
- Werktijden: meer dan 10.000 cycli
Productcoderingssysteem
17.00 uur XXX A/B 5 A,B,C,D...Z
17.00 uur:Serienummer van het product
XXX:Uitschakeltemperatuur in °C-code
A/B:A: Terminals in dezelfde richting / B: Terminals in tegengestelde richting
5:UIT Temperatuurtolerantiecode
A,B,C,D...Z:Verschillende soorten aansluitdraad
Uitschakeltemperatuurcodes
| Graden °C |
Code |
Graden °C |
Code |
Graden °C |
Code |
Graden °C |
Code |
| 55°C |
018 |
90°C |
025 |
125°C |
032 |
160°C |
039 |
| 60°C |
019 |
95°C |
026 |
130°C |
033 |
165°C |
040 |
| 65°C |
020 |
100°C |
027 |
135°C |
034 |
170°C |
041 |
| 70°C |
021 |
105°C |
028 |
140°C |
035 |
175°C |
042 |
| 75°C |
022 |
110°C |
029 |
145°C |
036 |
180°C |
043 |
| 80°C |
023 |
115°C |
030 |
150°C |
037 |
|
|
| 85°C |
024 |
120°C |
031 |
155°C |
038 |
|
|
17.00 uur Temperatuurbeschermertoepassingen
De 17AM thermische beveiliging is toepasbaar op verschillende motoren, fluorescentielamp-commutators, transformatoren, lamineermachines, lampen en verlichtingsapparatuur, dekselsluitmachines en diverse huishoudelijke apparaten.
Certificeringen en naleving
Dit product heeft UL-, CQC-, VDE- en RoHS-certificeringsgoedkeuring.
Thermostaat, leverancier van thermische beschermer, thermische beschermer, leverancier van thermostaat, fabrikant van thermostaat
RS03 thermische beschermer / RS03 thermostaat / RS03 temperatuurbeschermer
RS03 Thermische beschermer Principe en structuur
Reageert snel op temperatuurschommelingen met automatische resetfunctie. Er stroomt geen stroom door het bimetaal, waardoor zelfverhittingseffecten worden vermeden en een lange levensduur met minimale temperatuurverandering wordt gegarandeerd. Beschikt over milieuvriendelijke, krachtige zilveren contacten die voldoen aan de goedkeuringsvereisten voor exportveiligheid.
Specificaties RS-03 thermostaat
| Parameter |
Specificatie |
| Elektrische beoordeling en stroom |
AC-250V 10A; AC-125V 16A |
| Type |
Normaal gesloten, automatisch gereset |
| Bedrijfstemperatuurbereik |
40-160°C (in stappen van 5°C) |
| Temperatuurtolerantie |
±3°C, ±5°C |
| Temperatuurbereik opnieuw instellen |
Bedrijfstemperatuurdaling met 15-45°C |
| Contactsluitingsweerstand |
≤50mΩ |
| Isolatieweerstand |
≥100mΩ |
| Levenscycli |
10.000 keer |
