Temperatuursensor Schakelaar voor Transformator 17AM Thermostaat

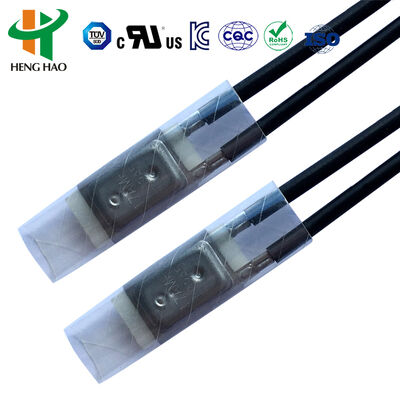

17AMH Thermische Beveiliging Overzicht
De 17AMH is een thermische beveiliging tegen overstroom, met een compact ontwerp en snelle, nauwkeurige actie. Verkrijgbaar met diverse aansluitconfiguraties om aan de eisen van de klant te voldoen.
Technische Specificaties
Elektrische Nominale Waarde: AC-125V 15A; AC-250V 10A; DC-16V 20A
Contact Levenscycli: AC-125V 15A, AC-250V 10A: >10.000 cycli; AC-125V 5A: >100.000 cycli
Bedrijfstemperatuur: 50-180°C
Temperatuurtolerantie: ±2°C, ±3°C, ±5°C
Reset Temperatuur: 10-45°C onder de trip temperatuur
Werkingsduur: Meer dan 10.000 cycli
Temperatuur Codering Systeem
| Code | Temperatuur (°C) | Code | Temperatuur (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Toepassingen
Geschikt voor motoren, fluorescentielamp commutatoren, transformatoren, laminators, verlichtingssystemen, afdichtingsmachines en diverse huishoudelijke apparaten.
Gecertificeerd met UL, CQC, VDE en RoHS goedkeuringen. Compatibele vervanging voor KLIXON 17AM thermische beveiligingen.

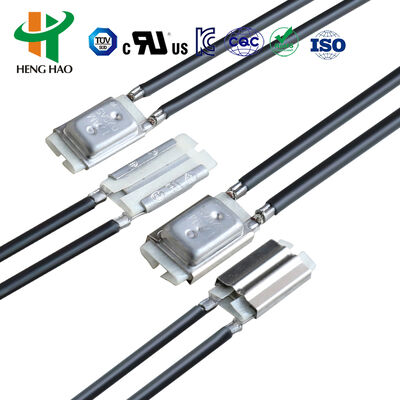

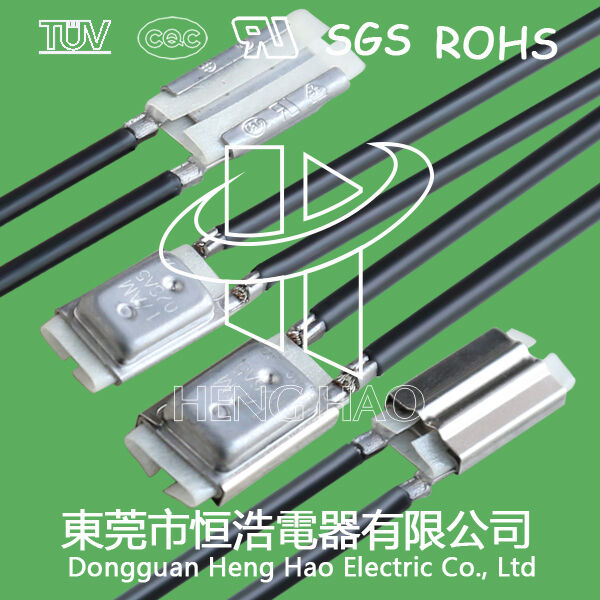

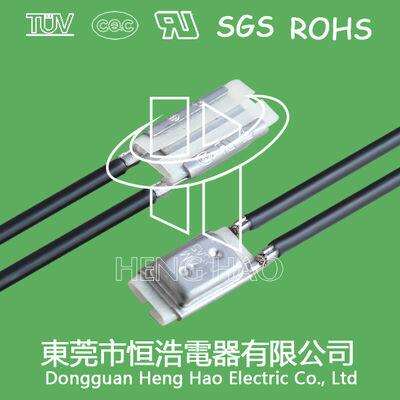

BH Serie Miniatuur Thermische Beveiligingen
BH serie beveiligingen bieden overstroom- en overtemperatuurbeveiliging met afgedichte constructie, lage interne weerstand, stille werking en automatische reset functionaliteit.
BH Serie Specificaties
| Parameter | Specificatie |
|---|
| Elektrische Nominale Waarde | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V max 16A |
| Open Temperatuur | (30-150)±5°C; 5°C stappen |
| Reset Temperatuur | 2/3 van actietemperatuur ±15°C |
| Levenscycli | 10.000 cycli |
| Afmeting | L15mm × B7.1mm × H3.8mm |
| Aansluitdraad | #22 3266, 70mm lengte (aanpasbaar) |
| Certificeringen | UL E487478, CQC16002142880, TUV B160592241002 |
BH Serie Afmetingen
| Model | Behuizing | Afmetingen (mm) | Voltage & Stroom | Aansluitdraad |
|---|
| H20 | Kunststof | 18.5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135, 70mm |
| H21 | Metaal | 18.5×7.3×3.8 | Hetzelfde als H20 | #20 3135, 70mm |
| H21 | Metaal | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | Metaal | 15×6.6×3.2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | #20/#22 opties |
| BH-B2D | Kunststof | 15×7.1×3.8 | Hetzelfde als BH-A1D | #20/#22 opties |
| BH-TB02B-B8D | Kunststof | 15×5.2×2.4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | AWG24# opties |
Toepassingen
BH serie thermische beveiligingen worden veelvuldig gebruikt in 1.5HP motoren, verlichtingsapparaten, inverter lasmachines, schakelende voedingen, oplaadbare batterijpakketten, fluorescentielamp voorschakelapparaten, draagbaar elektrisch gereedschap en diverse elektrische apparatuur.
Alle producten beschikken over UL, CQC, TUV en RoHS certificeringsgoedkeuringen voor kwaliteitsborging en naleving van regelgeving.
